UPS電源的整流器和逆變器

整流器
        整流器（Rectifier): 是一個整流裝置。簡單說就是將交流電（AC）轉化為直流電（DC）的裝置。它有2個主要功能

1.將交流電（AC）變成直流電(DC)，供給逆變器

2.給蓄電池提供充電能量

逆變器
       逆變器（Inverter): 是一個將直流電（DC）轉化為交流電（AC）的裝置。由逆變橋、控制邏輯和濾波電路組成。它的主要功能是

1. 將DC轉換為純凈、穩定的AC，向負載供電；

   過去60年里，整流器和逆變器的主要元器件經歷了由全可控硅到全I(xiàn)GBT的技術革命，達到了降本增效的目的。




從AC>DC>AC，為什么變2次呢？

       從交流電到直流電再到交流電，一來是需要給電池充電，二來是在這個過程中消除諧波，凈化電源，提高輸出電源的質量。

1962年20KVA UPS>93E400KVA UPS

體積和重量降低4倍以上；

效率由70%提升到99%；

節省了機房空間，運輸和安裝成本。

可控硅整流的電流波形>IGBT整流的波形

使輸入端電流波形盡可能接近正弦波；

減少直流脈動和諧波干擾。

IGBT整流相較于相控整流的優勢

0.99-1的功率因數等同于低輸入電流；

輸入電纜、輸入開關的費用下降；

低諧波分量減少變壓器和電纜的損耗；

對市電干擾低，不會影響其它負載；

不需要額外的諧波濾波器；

對功率因數校正裝置沒有負面影響等

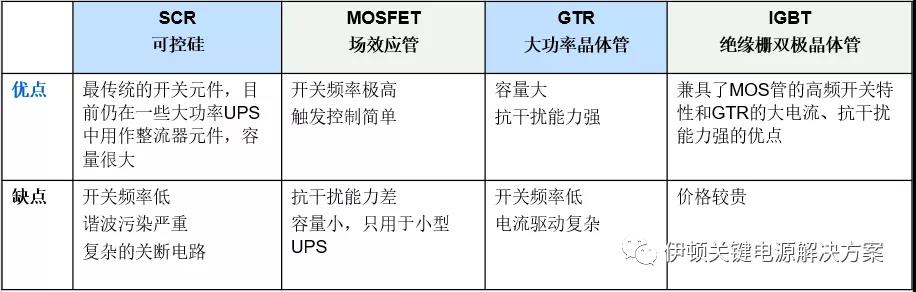

當然，可控硅整流器和逆變器也有優點

       目前，IGBT功率元件主要應用在高頻機中，大大提高了UPS的投入產出比。

伊頓電源成功造就了8-1200KVA的綠色電源系統；高可靠元器件 - 碳化硅混合型IGBT模塊，伊頓UPS電源山東總代理-山東億達，4006866839.
