很多朋友提到關于機柜如何理線，不同線纜用什么顏色來區分？雜亂無章的機柜線確實讓人看著疼，如何才能做出美觀的機柜呢？今天我們一起來看下。

那么如何才能做成這樣的效果呢？下面來介紹一下
一、走線技巧
    機柜走線，怎么走得好，很大部分都在機柜結構設計階段就已經決定好了。一般機柜的走線，有如下技巧：
1、使用走線架。機柜走線架說白了就是有N個齒的1U或者1SU的鈑金件，齒的長度有長有短，取決于網絡設備的大小和使用線纜的轉彎半徑。

2、使用線橋。所謂的線橋就是在機柜中凸出的像個小橋似的半徑成型結構，。可以理解為機柜板子上凸出的可以扎線的地方吧。一般線橋會出現在如下幾個地方：機柜的分艙隔板，立柱，安裝設備面板的方孔條等地方。

3、使用繞線盤。這個和走線架同理，一般用于通訊設備的光纖整理上。

4、靈活運用進（走）線筒。所謂的進（走）線筒，是指在不同分艙中需要走線時，分艙隔板上的走線的地方。一般進（走）線筒出現在兩個需要相互隔絕的艙，如設備艙與電池艙之間。

5、使用扎帶和標簽。這個上面在基本方法里面也提到了，很重要，扎帶使用簡易靈活，而標簽則使得走線后容易辨識，減少維護的難度。

二、機柜間的布線規范
    同一IDC，同一規格機架，布線方式應總體一致，方便日常運維。核心網絡設備，內網接入設備，管理網接入設備等不同角色的網絡設備布線都應整齊，光纖和網線不應該擋住網絡設備進出風口，不宜預留到機架底部太長，光纖和網線上貼的標簽要清晰。網絡設備正面插光纖和網線的方式應盡可能保持一致，對光纖和網線進行摁綁，網絡設備背面電源線和網線整齊不雜亂，強弱線纜分開，具有整體感。

1、 核心設備布線規范

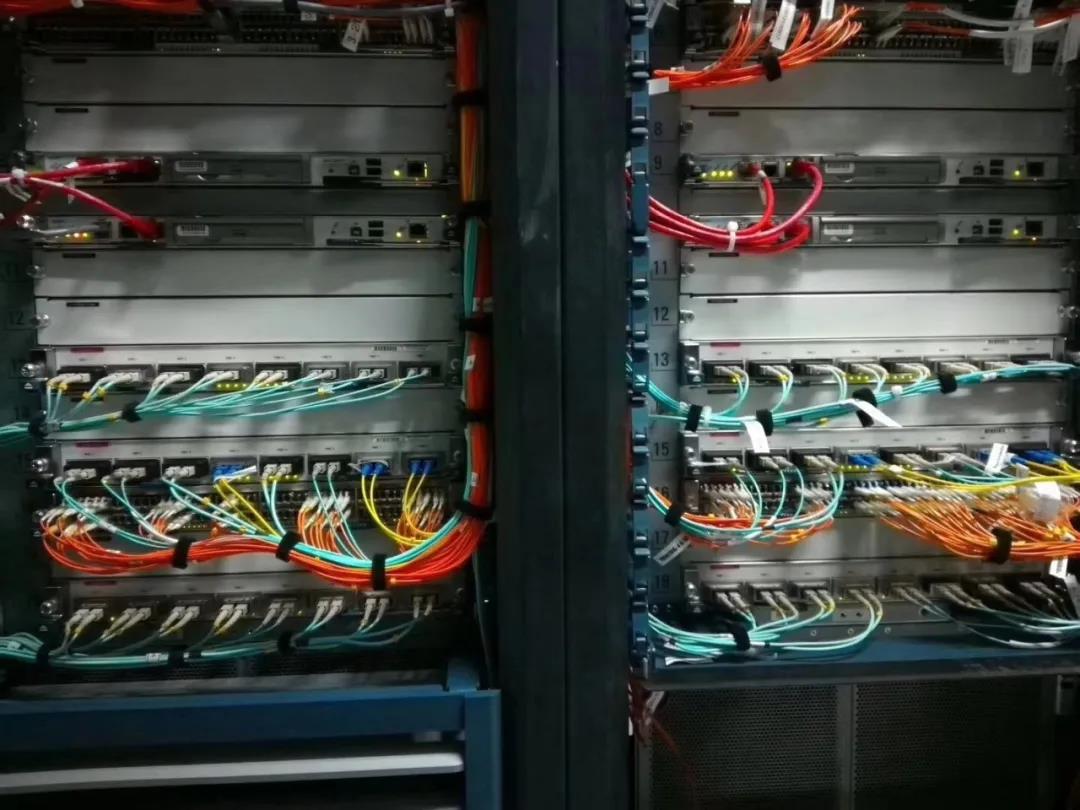

IDC核心網絡設備，尤其是內網核心設備，因與TOR互聯數量會比較多，因此光纖也會較多。核心網絡設備光纖布放必須整齊，不能橫豎亂穿插，機柜內布線美觀是網絡設備布線規范中重點之一，光纖布放示意圖：

光纖從設備的左側或者右側垂直布放，布放的地方不能擋住網絡設備進出風口。光纖每隔一段距離用魔術貼扎帶進行捆綁（注：不能用白色固定扎帶），但不能捆的太緊且彎曲度不能太大，100 度到 130 度間，通常約 110 度（下同），要能松放自如，貼好標簽，插到設備端口上后盡量不要將標簽擋住，要有留一定長度空間方便拔插光纖。

2、內網接入布線規范

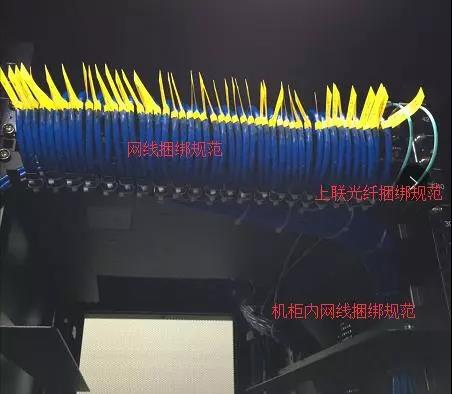

內網接入交換機位于機架頂端，內網TOR交換機40G的MPO光纖上聯到內網核心，10G－AOC線纜下聯至服務器。ILO交換機1G或者10G端口上聯到管理網核心，千兆端口下聯服務器，機房2個機柜一臺共用一臺內網TOR和1臺ILO接入交換機（本機柜內用5米線纜，跨相鄰機柜用8米線纜），每個機柜內大致放置18臺服務器。光纖和網線布放示意圖：

內網接入交換機布放的線纜通過理線器整理，在理線器上每4根網線用扎帶做捆綁，每一根網線上標有唯一的一個標簽，另一端放到機架內托盤位置。光纖下放長度無須太長，彎曲度不能太大，貼好標簽且上聯到不同核心的光纖應盡量用不同顏色的標簽來區分。

3、橋架內布線規范

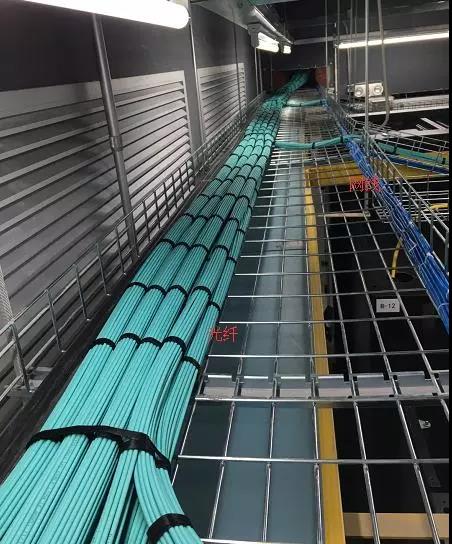

機房內網絡設備之間互聯線纜均需要經過橋架走線（單機柜內除外），橋架內光纖布放示意圖：

如圖所示，橋架內光纖和網線分開整齊布放，每隔一段距離用扎帶捆綁，保持美觀。

4、機柜內布線規范

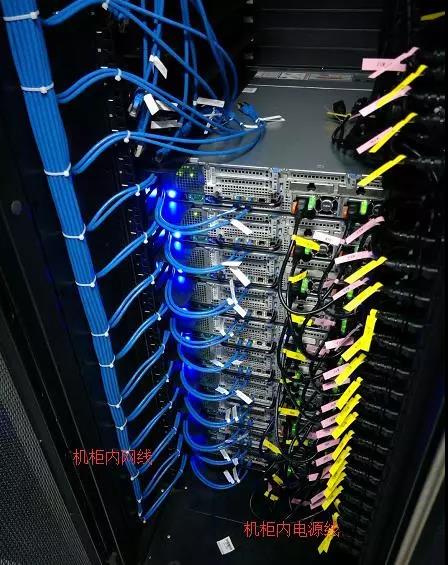

機柜內（普通服務器機柜）主要有內網AOC線纜和ILO管理網線線纜，另外有電源線線纜。因此單機柜內線纜數量會較多，每種線纜都需要在機柜內側摁扎布放。如下圖所示

不同線纜用不同顏色的線區分，這個很重要，前天就有群里朋友問到了，
    如內網線：藍色
    光纖線：黃色
    電源線：黑色

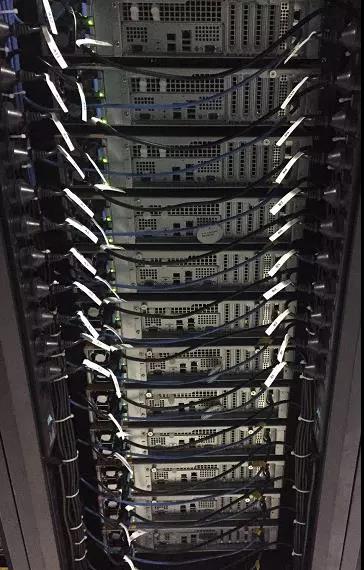

預留的線纜長度不宜過長，能從一側PDU到另外一側PDU即可，預留過長線纜會對理線造成影響。上下兩臺服務器之間布線及捆綁要求如下圖：（因網線有電磁干擾,要做到強弱分開,電源線與網線要分開捆扎）。
