有源濾波器簡稱APF，無源濾波器簡稱FC。這兩者在原理和濾波效果等方面有許多不同。

    有源電力濾波器（Active Power Filter，簡稱APF）是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠?qū)Υ笮『皖l率都變化的諧波以及變化的無功進行補償。

     之所以稱為有源，顧名思義該裝置需要提供電源（用以補償主電路的諧波），其應用可克服LC濾波器等傳統的諧波抑制和無功補償方法的缺點（傳統的只能固定補償），實現了動態跟蹤補償，而且可以既補諧波又補無功；三相電路瞬時無功功率理論是APF發展的主要基礎理論；APF有并聯型和串聯型兩種，前者用的多；并聯有源濾波器主要是治理電流諧波，串聯有源濾波器主要是治理電壓諧波等引起的問題。有源濾波器同無源濾波器比較，治理效果好，主要可以同時濾除多次及高次諧波，不會引起諧振，但是價位相對高！

      有源電力濾波器，是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力諧波治理專用設備。它由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成與電網諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波。

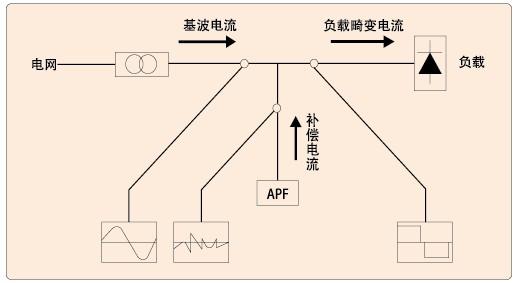

     下圖為有源濾波器原理圖。

    無源濾波器，又稱LC濾波器，是利用電感、電容和電阻的組合設計構成的濾波電路，可濾除某一次或多次諧波，最普通易于采用的無源濾波器結構是將電感與電容串聯，可對主要次諧波（3、5、7）構成低阻抗旁路，使諧波流入到濾波裝置中。單調諧濾波器、雙調諧濾波器、高通濾波器都屬于無源濾波器。

    無源濾波器具有結構簡單、成本低廉、運行可靠性較高、運行費用較低等優點，至今仍是被廣泛應用諧波治理方法。

     LBFC系列無源濾波補償裝置，主要由濾波電容器、濾波電抗器、無感電阻組成的LC濾波電路，根據諧波電流的成分、大小及無功需求來設計各濾波支路，采用專業仿真軟件計算、設計、校驗，使裝置設計最優化，能夠在降低成本的同時，高效濾除系統諧波、補償無功。特別適用于變頻器負載系統、，能夠解決負載所在系統發熱升溫、噪聲增大、電容補償投切不上、電路元器件損毀等諧波電流過高引起的危害和故障。

    有源濾波器和無源濾波器的主要區別在于：

    1.成本價格：有源濾波器價格較高，無源濾波器相對便宜。

    2.原理構成：有源濾波器主要是通過晶閘管控制，當有諧波產生時會產生大小相等，方向相反的電流來抵消諧波電流；無源濾波器則是通過電容+電抗的組合LC回路對諧波產生低阻抗，讓諧波電流流入到濾波裝置中。

    3.濾波效果：有源濾波器能夠?qū)崿F(xiàn)動態濾波，自動跟蹤補償電網中變化的諧波電流，具有高度可控性和快速響應性，補償性能不受電網頻率波動影響，濾波特性不受系統阻抗的影響，可消除與系統阻抗發生諧振的危險。先進的算法使得本設備能夠在100us時間內計算出下一個開關頻率的輸出，故而響應速度不超過100us，對于變化較為頻繁的諧波能夠?qū)嵭锌焖俚难a(bǔ)償；而無源濾波器則由于結構簡單，無法達到實時快速動態的效果，濾波效果比有源濾波器有一定差距。

    4.應用范圍：有源濾波器由于成本較高，多用于容量較小的需求，比如像醫療行業，精密儀器設備、實驗室、通訊行業、商場、樓宇等行業；無源濾波器則多用于容量需求較大的行業。如鋼廠、風電、電氣化鐵道及城市軌道交通行業、石化和天然氣行業、鋼鐵與冶金行業、礦山、造船業等各行業。
